角型電池ノッチング・巻回一体型機
OVERVIEW

製品紹介

角型電池ノッチング・巻回一体型機

本設備は、リチウムイオン電池の正負極タブ成形及び電極・セパレータの巻回を実現するために用いられる。

  • fangxingqiejuanyitiji9-955.png
  • fangxinglvkejuanraodianxin.png
    角形アルミケース巻回セル

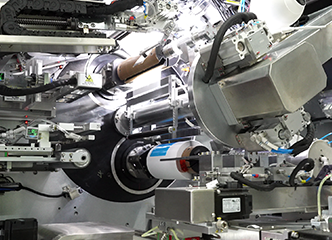

  • 巻回モジュール
    巻回モジュール

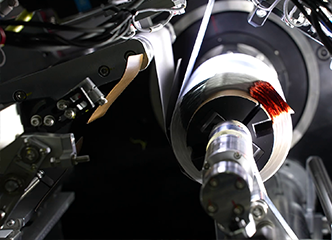

  • マンドレルモジュール
    マンドレルモジュール

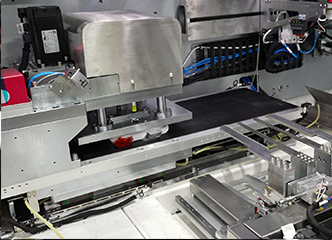

  • 予備プレスモジュール
    予備プレスモジュール
ADVANTAGE

製品のメリット

  • 巻取り軸はDDモータで駆動し、速度変動は≤0.2%。
  • 多段階連動エッジ位置制御を採用し、CCD検出との閉ループ制御を構成する。
  • オムロン製高性能モーションコントローラ及び先進技術を採用する。
  • 材料搬入は追い切り制御を採用する。
  • 多重集塵システムを備え、除塵効率が高い。
  • テンション制御は高応答モータを採用し、高精度検出センサとの閉ループ制御を構成する。
  • 基本情報
    • 設備効率:≥5PPM(EA長さ=16000mm)
    • 対応可能セル幅:100–320mm
    • 対応可能セル高さ:70–310mm(タブ含む)
    • 極板巻出直径:≤Φ1000mm
    • セパレータ巻出直径:≤Φ400mm
  • 製品性能
    • テンション変動:≤±3%*设定值
    • 位置合わせ:≤±0.3mm
    • タブ位置ずれ:≤±3mm
    • 熱影響域HAZ(Al):<100μm
    • 熱影響域HAZ(Cu):<120μm
    • バリ:<20μm
    • ノッチング寸法精度:±0.2mm
