Products

ロールプレス・スリッター一体機
OVERVIEW

製品紹介

ロールプレス・スリッター一体機

本設備は、正負極の金属集電体表面に塗布された粉体電極材料を圧実するために用いられる。極板の厚みを低減し、粉体層の単位体積当たりの活物質担持量と充填密度を高めることで、電池の容量向上を実現する。

  • ロールプレススリッター一体機
  • 巻出しモジュール

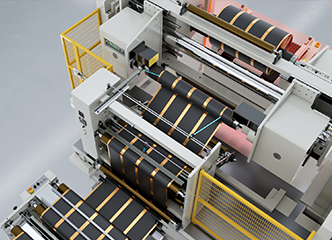

    巻出しモジュール
  • サーボ油圧モジュール

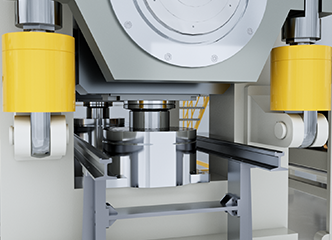

    サーボ油圧モジュール
  • ロールプレスモジュール

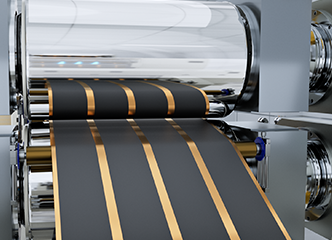

    ロールプレスモジュール
ADVANTAGE

製品のメリット

  • カレンダローラ表面オンラインレーザー洗浄。
  • ダブルステーション差動エアシャフト巻取り。
  • 延伸機構によるしわ除去。
  • シリンダ引張、ロール矯正。
  • サーボシリンダでロールギャップ調整。
  • ブラシで両面除塵。
  • 一体型ブレードホルダー、円形ロータリーブレード。
  • 冷間圧延・熱間圧延、シングルローラ・ダブルローラ連続圧延など選択可能。
  • 伸び率のオンライン検出及び制御。
  • 基本情報
    • カレンダローラ仕様:Φ750×(600–950)、Φ800×(700–1050)、Φ900×(1200–1500)など
    • 生産速度:≤120m/min
    • カレンダローラ加工精度:円周振れ≤1.0μm/m、直線度≤1.0μm/m
    • カレンダローラめっき層:正極はタングステンカーバイド、負極は硬質クロム
    • ロール表面硬度:HRC67–68
    • ベンディングローラ機構:油圧シリンダ8本、片側ベンディング力150トン、制御精度±0.5トン
    • 極板しわ取り工程:延伸テンション50-1300N、閉ループ制御
    • テンション変動:≤±2N(加減速時を除く)
    • テンション制御精度:≤±3N(≤500N),≤±5N(>500N)
    • スリット機構:上下ブレード独立駆動方式
  • 製品性能
    • ロールギャップ調整精度:1μm
    • 組立後カレンダローラ振れ:≤±2μm
    • 極板厚さ均一性:≤±2μm
    • スリットバリ:≤7μm
    • スリット精度:≤±0.3mm
    • 巻取り位置合わせ:≤±1mm
    • 設備故障率:≤2%
    • 歩留まり:≥99.5%
