二層式広幅高速塗工機
OVERVIEW

製品紹介

二層式広幅高速塗工機

本設備は、リチウムイオン電池の塗布工程に用いられる。均質で粘度と流動性に優れたスラリーを正負極の集電体に均一に塗布し、寸法や重量などを設計仕様内に収めるとともに、スラリー中の熔剤を乾燥させる。塗布後の電極は巻き取られ、後続工程へと受け渡される。

  • 二段階広幅高速塗工機

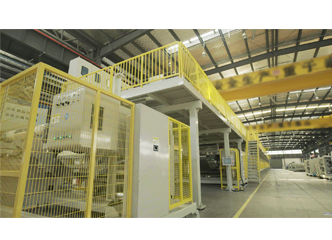

  • 塗工機
    塗工機

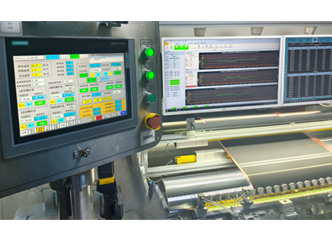

  • 負極塗工
    負極塗工

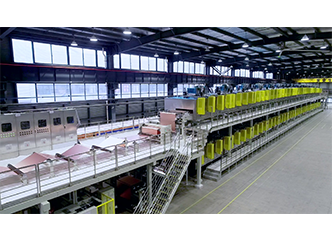

  • 塗工機
    塗工機

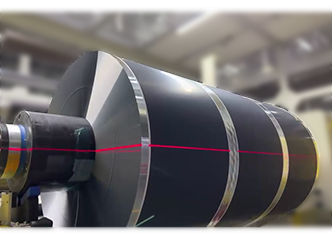

  • 正極塗工
    正極塗工

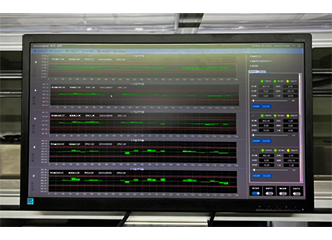

  • 面密度測定
    面密度測定
ADVANTAGE

製品のメリット

  • ターレット型自動巻取巻出。
  • ダイの位置繰返し決め精度は ≤1μm。
  • 二段階のオーブンは円弧状に配置され、極板が平らである。
  • フリーガイドローラは油が薄く潤滑しており、柔軟性が高い。
  • テンション制御の精度が高いく、運転中±2N。
  • 箱が一体型で高速高効率、ガイドローラは独立で駆動。
  • 塗工ローラはDDモータで駆動し、振動≤1.0μm。
  • 基本情報
    • 極板幅:≤1800mm
    • オーブン長さ:50–80m
    • 巻取巻出直径:巻出し≤Φ1000mm、巻取り≤Φ1200mm
    • 背側ロールの振れ:≤1.0μm
    • 塗工方式:連続塗布、間欠ストライプ塗工、間欠塗工
    • 生産速度:≤120m/min(スラリー配合による)
    • 風速均一性:横方向に≤5%、縦方向に≤8%
    • テンション変動:≤±2N(加減速時を除く)
    • 温度均一性:±2℃(最初と最後のオーブンを除く)
    • 加熱方式:電気、蒸気、熱媒油、赤外線、レーザー等による複合加熱技術
  • 製品性能
    • 塗布厚さ:50-300μm/面
    • 面密度均一性(100g/m²):片面 ≤±1.2%、両面 ≤±1.0%
    • 寸法精度:≤±0.3mm
    • 巻取り位置合わせ:≤±1mm
    • 設備故障率:≤1.0%
    • COV:<0.3%
